隨著智能制造與工業自動化的發展，3D視覺尺寸測量技術已廣泛應用于零部件檢測、機器人引導與逆向工程等領域。然而，在實際作業場景中，從數據采集到點云生成的全流程充斥著各類干擾變量，直接影響測量精度與可靠性。本文將系統梳理3D視覺尺寸測量中常見的數據采集挑戰與點云質量問題，并探討其成因與應對思路。

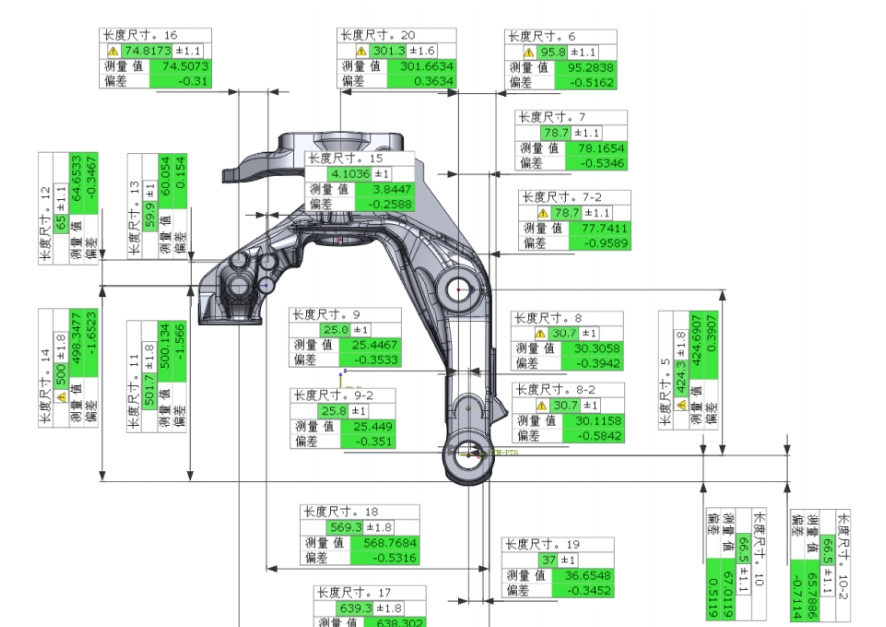

一、數據采集環節的關鍵挑戰
3D視覺尺寸測量的準確性首先取決于原始數據的質量，而采集環節面臨的環境與對象因素往往成為誤差的首要來源。
1. 環境光照的干擾效應
在采用結構光或激光三角測量原理的設備中，環境光的變化會直接干擾投影圖案的識別。即便是室內環境，自然光透過窗戶的強度變化、頂燈開啟狀態、甚至操作人員走動造成的陰影，都可能導致點云斷裂或紋理錯位。強光直射場景下圖像的對比度會顯著降低，進而影響影像識別的準確性。
2. 被測物體表面材質的響應特性
表面材質對3D視覺尺寸測量的影響具有顯著的技術路徑依賴性：
高反光表面：容易產生鏡面反射，導致影像采集時出現光斑，干擾測量點的準確識別；
透明或半透明材料：光線穿透性強，輪廓邊界難以準確界定；
深色吸光材料：可能造成信號衰減，導致數據缺失。
尤其值得注意的是，復合材質零件（如帶涂層的金屬、半透明塑料）對測量提出更高要求，需要操作者根據實際情況調整掃描距離、角度及增益參數，此類調整高度依賴經驗積累。
3. 振動與溫濕度的隱性影響
環境振動在產線或戶外場景中頻繁引發問題。哪怕輕微的地面震動——如附近叉車經過、空調壓縮機啟動——都可能使連續幀之間的位姿匹配出現偏差，最終導致拼接錯層或模型扭曲。
溫濕度波動同樣不容忽視。光學鏡頭在高濕環境下易起霧，激光器在高溫下可能產生波長漂移，這些因素會緩慢降低數據一致性，而非突發性故障。高精度測量任務中，溫度和濕度的變化甚至可能導致光學元件發生微變形。
二、點云質量的典型問題分析
采集到的原始數據經過處理后形成的點云，其質量問題可歸納為以下幾個方面。
1. 噪聲與離群點
點云數據中普遍存在噪聲點與離群點，其來源多樣：傳感器自身的電子噪聲、環境光干擾、多路徑反射等。不同類型的濾波算法對尺寸測量精度有顯著影響，其中陰影濾波在標準幾何體上表現優異，但在形狀畸變情況下可能引入大幅值離群點。
2. 點云密度不均勻
理想的三維掃描應能在物體表面形成均勻分布的點云。然而實際采集常因視角限制、遮擋或設備參數設置不當導致點云密度分布不均。這種不均勻性在后續的配準過程中尤為棘手——點云密度不均可能引發配準傾斜問題，使算法陷入局部最優解。
對于大型復雜部件（如高鐵車身、汽車覆蓋件）的測量，其表面包含大面積平坦區域，幾何特征非常微弱，加之點云密度不均，配準難度顯著增加。
3. 特征丟失與弱特征配準難題
當被測物體表面缺乏顯著幾何特征時（如平坦區域或高度相似的疊合區域），點云配準極易出現偏差。對于弱特征點云的配準，傳統算法受限于初始位姿，難以跳出局部最優。尤其是平坦點云和結構單一、相似度高的疊合點云，直接通過點云配準方法進行拼接極有可能產生顯著的位置誤差。
4. 拼接誤差與累積偏差
在大型工件的3D視覺尺寸測量中，通常需要從不同視角獲取多幅點云并進行全局拼接。這一過程存在累積誤差問題。以高鐵車身測量為例，拼接測量精度需達到微米級，但實際中相鄰點云的部分重疊區域如果幾何特征較弱，拼接誤差會顯著影響后續加工精度。
三、誤差傳遞：從采集到測量的系統性影響
理解3D視覺尺寸測量中的誤差傳遞機制，對于診斷和解決問題至關重要。
1. 靜態誤差與動態誤差的區分
測量系統中的誤差可分為靜態誤差和動態誤差：
靜態誤差：通過在相同零件處于靜態固定位置時獲取多張圖像來揭示，反映機器視覺組件和軟件的基本測量能力；
動態誤差：通過對大量樣本進行動態測試來揭示，反映自動化生產中的實際誤差。
通常動態誤差遠大于靜態誤差，這正是3D視覺尺寸測量系統在實際部署中性能往往不及實驗室表現的根本原因。
2. 空間分辨率的決定性作用
在3D視覺尺寸測量中，空間分辨率（即單個像素代表的實際尺寸）是影響系統精度的基本成像規范。經驗法則要求最小測量單位應為所需測量公差帶的1/10。這意味著對于±0.05mm的公差要求，系統的測量分辨率需達到0.01mm/pixel。這一約束條件往往推導出驚人的像素數量需求，在空間分辨率上做出妥協通常會導致測量失敗。
3. 零件擺放方式的誤差放大效應
零件擺放方式和相關生產變化在測量誤差中扮演著關鍵角色。以圓形孔測量為例：
當孔表面垂直于成像系統時，特征被正確顯示為圓形；
當零件表面略有傾斜，圓形在視覺上變?yōu)闄E圓形，直接影響測量結果。
即使采用遠心鏡頭也無法完全消除此類誤差。對于背光照明測量的物體，所成圖像是零件的輪廓或“影子”，物體傾斜會使表面之外的特征成為圖像中可見輪廓的一部分，誤差大小取決于零件幾何形狀、深度和偏移角度。
四、提升點云質量的策略方向
基于上述問題分析，可從以下幾個方向著手提升3D視覺尺寸測量的點云質量。
1. 采集環節的優化控制
環境控制：對工位進行遮光處理，保持環境光線強度恒定；
參數適配：根據物體材質調整曝光參數——白色或亮色物體使用較短曝光時間，黑色或暗色物體使用較長曝光時間；
物理隔離：高振動環境中采用防震平臺或固定式安裝方案。
2. 點云處理算法的合理選型
不同濾波算法在不同場景下表現各異：
標準幾何體測量：陰影濾波效果最優；
含畸變形狀：需謹慎選擇濾波強度，避免過度平滑導致細節丟失；
弱特征配準：可采用融合點-點距離與點-面距離約束的混合算法，抑制配準傾向性，調整局部最優解。
3. 質量評估與反饋機制
建立點云質量評估機制是保障3D視覺尺寸測量可靠性的有效手段�；诒砻鎺缀涡畔⒎治鳇c云均勻性的方法，比傳統僅考慮密度的評估更能準確反映點云質量。這類方法可在掃描過程中識別稀疏區域，提供局部和整體質量評分，為重新掃描或補掃提供指導。
結語
3D視覺尺寸測量技術的成功應用，需要深入理解從數據采集到點云處理的完整鏈條中各類影響因素。環境光照、表面材質、振動溫濕度等外部變量，與點云噪聲、密度不均、特征丟失等數據問題相互交織，形成復雜的誤差傳遞網絡。唯有建立系統性的質量控制意識，針對具體應用場景優化采集方案與處理算法，方能發揮3D視覺尺寸測量技術的真實潛力。
對于工程實踐而言，認識到測量誤差的客觀存在并建立與之共存的策略框架，往往比追求理論上的極致精度更具現實意義。畢竟，可靠且可重復的測量結果，才是工業應用的真正基石。
